Visual Analyser Project
(vers. 25 Silvia edition )
|
|
|
Visual Analyser si arricchisce di un nuovo hardware !

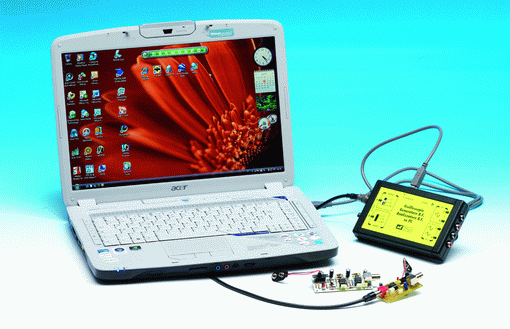

Nel numero 232 uscito a Settembre 2007 la rivista “Nuova Elettronica” ha effettuato una accurata recensione del Visual Analyser e ha deciso di realizzare la scheda di interfaccia USB LX.1690 ed il circuito di calibrazione LX.1691 che consentono di migliorarne ulteriormente le prestazioni. Nel numero successivo della rivista (233) uscito a novembre dello stesso anno ,a rivista Nuova Elettronica ha pubblicato un altro articolo interamente dedicato alla sintesi di forme d'onda ed all'analizzatore di spettro. La scheda di interfaccia è dotata di un convertitore USB a 44.100 Hz. - 16 bit che supporta il protocollo USB 1.1, e una volta collegata alla presa USB del vostro personal computer si sostituisce completamente alla scheda audio. E’ dotata di 2 canali in ingresso (Ch A e Ch B) entrambi protetti da un attenuatore in ingresso, che consente di effettuare misure di tensione AC in 3 diverse portate: pos. X1 fino a 1,7 voly pos. X10 fino a 17 volt pos. X100 fino a 170 volt L’impedenza tipica in ingresso risulta superiore a 100 KOhm. La scheda prevede 4 canali in uscita . Sulla coppia di uscite 1 e 2 , relative agli ingressi Ch A e Ch B, è possibile prelevare la forma d’onda generata all’interno del VA, amplificata fino ad una tensione massima di 14 volt picco/picco. Sulla coppia di uscite 3 e 4, anch’esse relative agli ingressi Ch A e Ch B, è disponibile una tensione ad onda quadra di 5 volt di ampiezza.

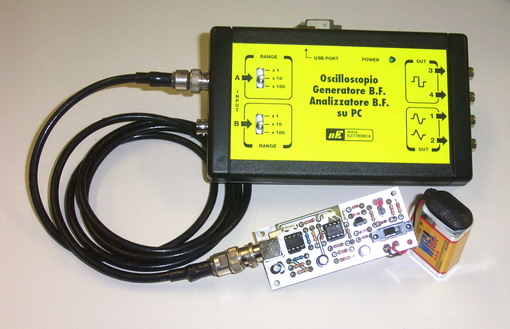

L’alimentazione della scheda è a +5 volt prelevati direttamente dalla porta USB. Insieme alla scheda di interfaccia è stato realizzato il circuito di calibrazione LX.1691 che genera una sinusoide a tensione costante di 1 volt di ampiezza e 1200 Hz. circa di frequenza. Questo permette di effettuare una calibrazione accurata di tutte le letture di tensione effettuate dal VA. Con questi due “tools” sarete in grado di eseguire interessanti misure in BF, proteggendo il vostro computer da errori accidentali di misura e sfruttando al meglio la precisione e la versatilità del Visual Analyser. Per informazioni più dettagliate è disponibile la versione integrale dell’articolo pubblicato sulla rivista N°232 di “Nuova Elettronica”. Per visualizzare e/o scaricare l'articolo completo in pdf della rivista 232 cliccare qui. Per la rivista 233 qui. L'autore degli articoli è Giacomo Barra.
|
